El sistema de empotramiento del pilar en la cimentación es un factor crítico para garantizar la estabilidad global, optimizar plazos de montaje y controlar los costes de obra, durante el diseño y ejecución de estructuras prefabricadas de hormigón.
A continuación, exponemos las principales tipologías, sus ventajas y limitaciones, que analizamos habitualmente en los estudios de cálculo y planificación de montaje que desarrollamos en Bertatik:
1. Zapatas con vasos o “cálices”
El pilar se aloja en un hueco previamente ejecutado en la cimentación, nivelado con cuñas y rellenado con mortero.
Ventajas: ejecución ágil sin necesidad de apeos prolongados; absorbe pequeñas desviaciones; reduce armaduras específicas en el pilar.
Desventajas: requiere mayor cuidado en el hormigonado (encofrado del vaso) y un sistema de drenaje adecuado.

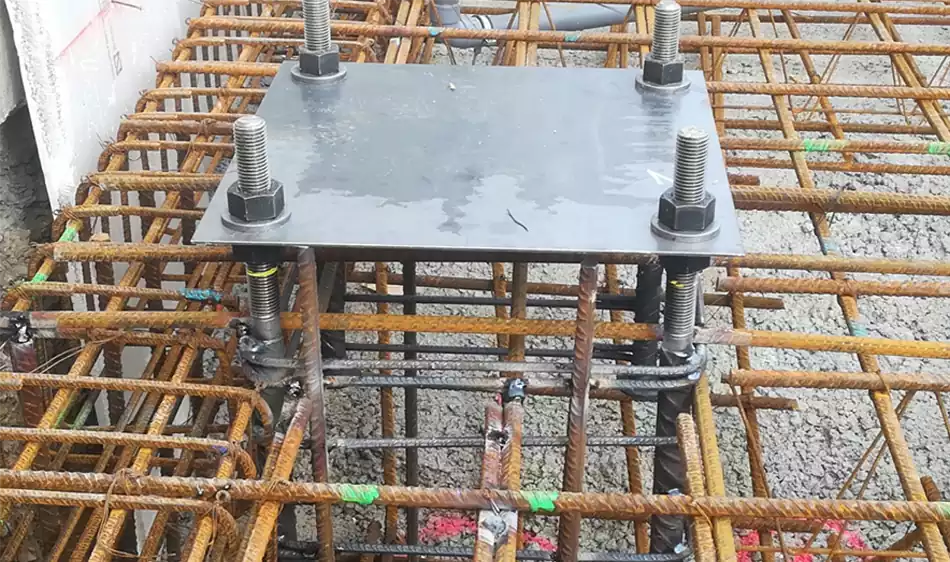

2. Placas de anclaje con pernos
Pilar apoyado sobre placa nivelada y fijado mediante pernos embebidos.
Ventajas: máxima rapidez de montaje, ajustes precisos en altura y nivelación.
Desventajas: exige alta precisión en la colocación de pernos y plantillas; menor rigidez si no se combina con otros sistemas.
3. Empotramiento mediante envainado (vainas metálicas o plásticas)
El pilar integra conectores que se introducen en vainas dispuestas en la cimentación, rellenándose posteriormente con lechada.
Ventajas: tolera desviaciones, facilita un montaje sin correcciones excesivas y evita rigideces que puedan provocar fisuración.
Desventajas: demanda una ejecución muy precisa y cuidadosa de las vainas.
4. Sistemas mixtos: pernos + vainas (o vasos + pernos)
Combinan empotramiento por inserción con anclajes mecánicos, obtiene una solución extremadamente robusta.
Ventajas: idóneos para naves industriales de grandes luces o edificios con exigencias combinadas de rigidez y ajuste dimensional.
Desventajas: ejecución más compleja, mayor exigencia en tolerancias y un coste algo superior, compensado por la elevada robustez estructural.
