Galdakao-Bizkaiko plataforma logistikoan horma aurrefabrikatuaren zimenduaren diseinua eta kalkulua BERTATIK Sistema Industrializatuak erakundeak garatu du, eraikuntza-egonkortasuna eta -optimizazioa bermatzeko soluzio berritzaileak aplikatuz. Zimendu jarraituak horma aurrefabrikatuko bost zati ditu, eta gehienez 18 metroko altuerara iristen da.
Proiektu honetarako, ORMAK motako hormak sistema inplementatu da, hainbat dimentsiotara (panelen zabalerak eta altuerak) eta egiturazko kargetara egokitzea ahalbidetzen duen soluzio moldakorra. Tipologia horrekin, 18 metrora arteko hormak eraiki dira, eta kalitate handiko ageriko akabera testurizatua eskaini dute.
Egiturazko kalkuluari esker, zimenduak optimizatu ahal izan dira, HA-25/B/16/XC3 hormigoia eta B500S altzairua erabiliz, 1.50etik gorako irristaduraren aurrean segurtasun koefizientea lortuz, zapatan takoi bat sartuta. Gainera, zonako ekintza sismikoa kontuan hartu da, egituraren iraunkortasuna eta erresistentzia ziurtatuz, 50 urteko balio-bizitza nominalarekin.
Elementu aurrefabrikatuen industrializazioari esker, proiektu honek gauzatze epeak murriztea eta lan arriskuak minimizatzea lortu du, tamaina handiko azpiegitura logistikoen eraikuntza optimizatuz.
Gauzatze Faseak Obran: Aurrefabrikatutako Hormen Instalazioa
1. Obrarako sarbideak
Elementu aurrefabrikatuak trailer motako kamioien bidez garraiatzen dira. Horregatik, obrak sarbide egokiak izan behar ditu, ibilgailu horiek muntaia-punturaino iritsi eta maniobratu ahal izateko.
2. Elementuak deskargatzea eta biltegiratzea
Panelak posizio horizontalean deskargatzen eta manipulatzen dira, autogrua baten bidez eta lotzeko bi puntu erabiliz. Hiru unitate arteko pilatan biltegiratzen dira, eta ziurtatu behar da lurretik beheko panela zeharkako oholez babestuta dagoela. Eragiketa horietan, funtsezkoa da muntaketa hankak kaltetu ditzaketen kolpeak saihestea, baita ertzak kentzea edo ageriko aurpegia marratzea ere.
3. Nibelazio eta zuinketako hormigoia
Panelak nibelazio hormigoian bermatzen dira, eta hormigoi hori behar bezala nibelatu eta lisatu behar da. Hormigoi horrek gutxienez 10 cm-ko lodiera izan behar du, eta erresistentzia egokia panelen pisuaren ondorioz puntzonamendua saihesteko. Kontratista arduratuko da elementuak zuinkatzeaz, eta muntaketa egin aurretik obraren kanpoko paramentuaren bidea markatu behar du.
4. Plakak muntatzea
Panelak posizio bertikalean manipulatzen dira, goiko ainguraketen bidez. muntaketan zehar, elementu aurrefabrikatuak autoegonkorrak dira eta nibelazio hormigoiaren gainean lerrokatuta jartzen dira. Plaka bakoitza ondoko plakarekin sarjentekin, zartailuekin edo "U" motako grapekin lotzen da , eta gutxienez hiru plakatik bat sastakaiekin edo tiranteekin bermatzen da betegarriaren bi aldeetan. Eusteko elementuak gutxienez zapata hormigoitu eta 24 ordura mantendu behar dira.
5. Zapatak egitea
Zapatak "in situ" egiten dira panelak jarri ondoren eta proiektuaren planoen arabera. Armadura panela muntatu ondoren instalatzen da, eta hormigoiztatzea indarrean dagoen araudiaren arabera egiten da. Betelana hormigoiak zehaztutako erresistentzia lortu ondoren bakarrik egin behar da, geruzatan trinkotzea ziurtatuz, betiere hormaren luzetarako noranzkoan, inoiz ez norabide perpendikularrean.
Prozesu optimizatu horrek instalazio segurua eta eraginkorra bermatzen du, egiturazko erresistentzia maximizatuz eta exekuzio epeak murriztuz.
Argazkiak:
ATZEALDEAK DITUEN HORMA MAILAKATUA

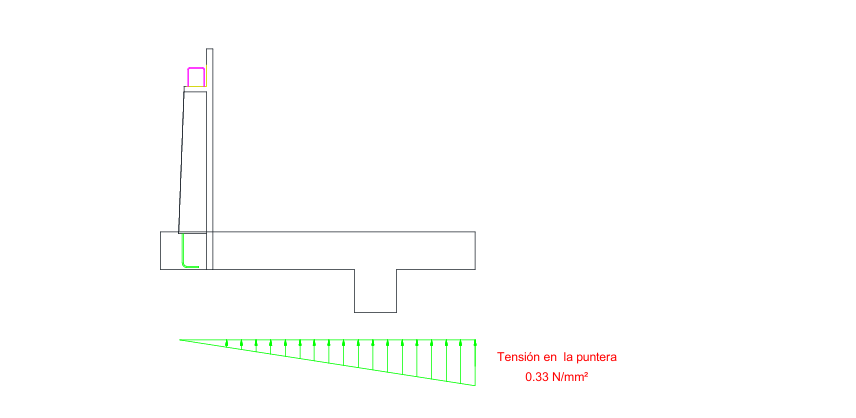

TENTSIOEN BANAKETA LURREAN

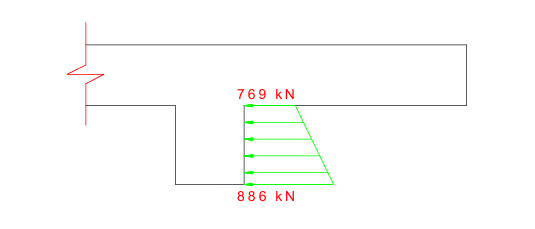

TACON GAINEKO AHALEGINAK
